チャンネルデバイダー

記事一覧の７でCR型をご紹介いたしましたが今回はNF型にしてみました。音質に癖が出ないよう肩特性は緩やかにしています。グラフではCR型とは違いが見られませんが肩の部分が若干尖っているはずです。

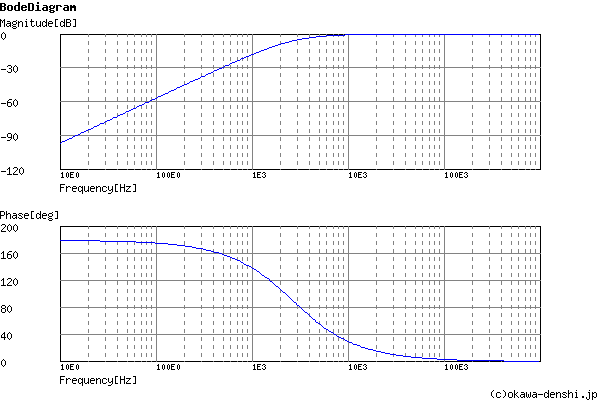

1	ハイパスフィルター特性図 2679Hz
2	ローパスフィルター特性図 3215Hz
3	参考：CRハイパスフィルター特性図 3014Hz

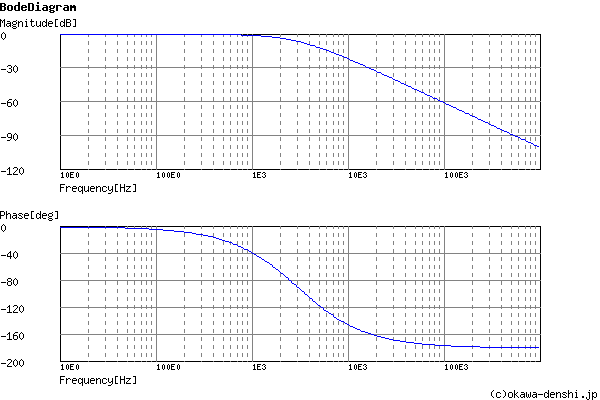

4	参考：CRローパスフィルター特性図 3014Hz
5	ハイパスとローパスの周波数が異なりますが聴感上での決定です。ローパスフィルターはスピーカー内蔵のディバイダーより上まで、ハイパスフィルターは下までを目安にしています。（スピーカーの取説にはフラットアンプを２台使用すると良いとの説明があります。）回路図です

フィルター定数の計算は面倒です。1回だけならまだしも、大抵は何度も計算する羽目になります。

そこで大川電子設計さん（ http://sim.okawa-denshi.jp/Fkeisan.htm）のサイトを使わせていただいています。大川電子設計さんには大いに感謝いたします。

このサイトですと簡単に何度も計算できます。抵抗、キャパシターの定数組み合わせを変えるとフィルター性能が大きく変わることがわかります。癖が出そうだなとも想像がつきます。手持ちの部品定数を考慮しながら変更して楽しめます。
