小型DCモータードライバー

東芝:TB6643KQ

1

50v-4.5A(MAX)まで流せますのでTA7291に比べると応用範囲が広がります。その上100kHzまでのPWMに対応しています。

2

電源はモーターとロジックが同一で、TA7291のVrefに相当するものはありません。電源電圧は定格値で10~45vです。従って定格電圧10v以下のモーターは要注意です。アマチュア的には使わないのが無難です。本格設計という場合は使用不可となるでしょうね。

3

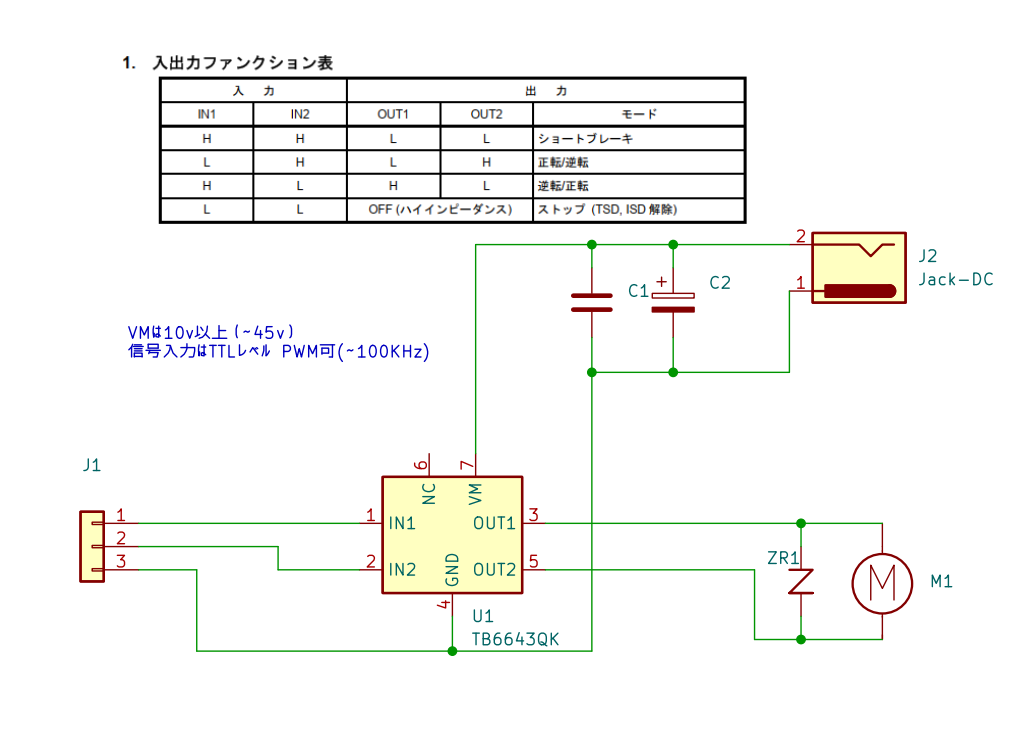

回路図

次は応用例
