手順

1	裏蓋を外す
2	基板の抑え板を外す

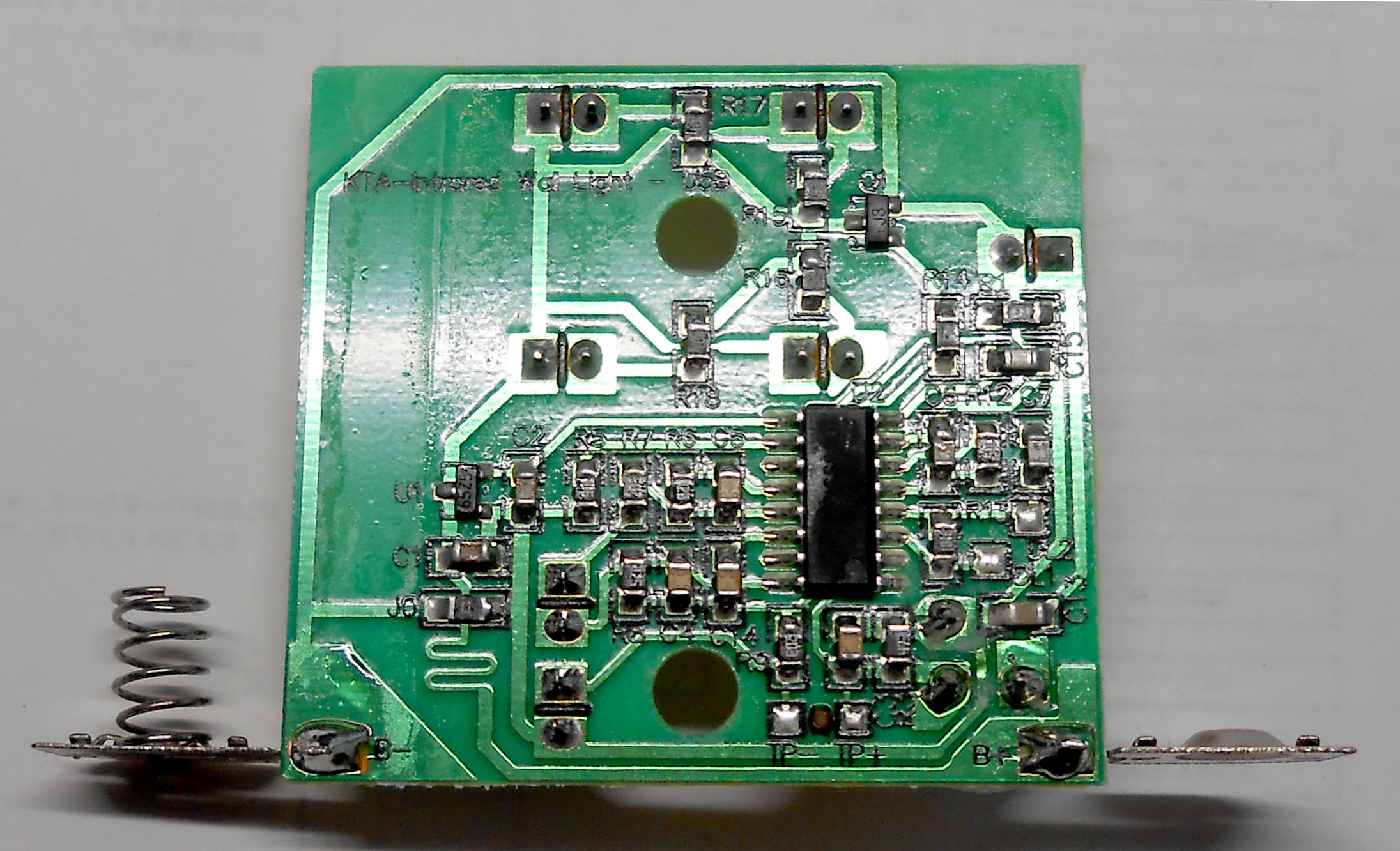

3	基板を抜き取る。専用の固定はなく、写真下部の電池左右電極を差し込むことで固定されている。

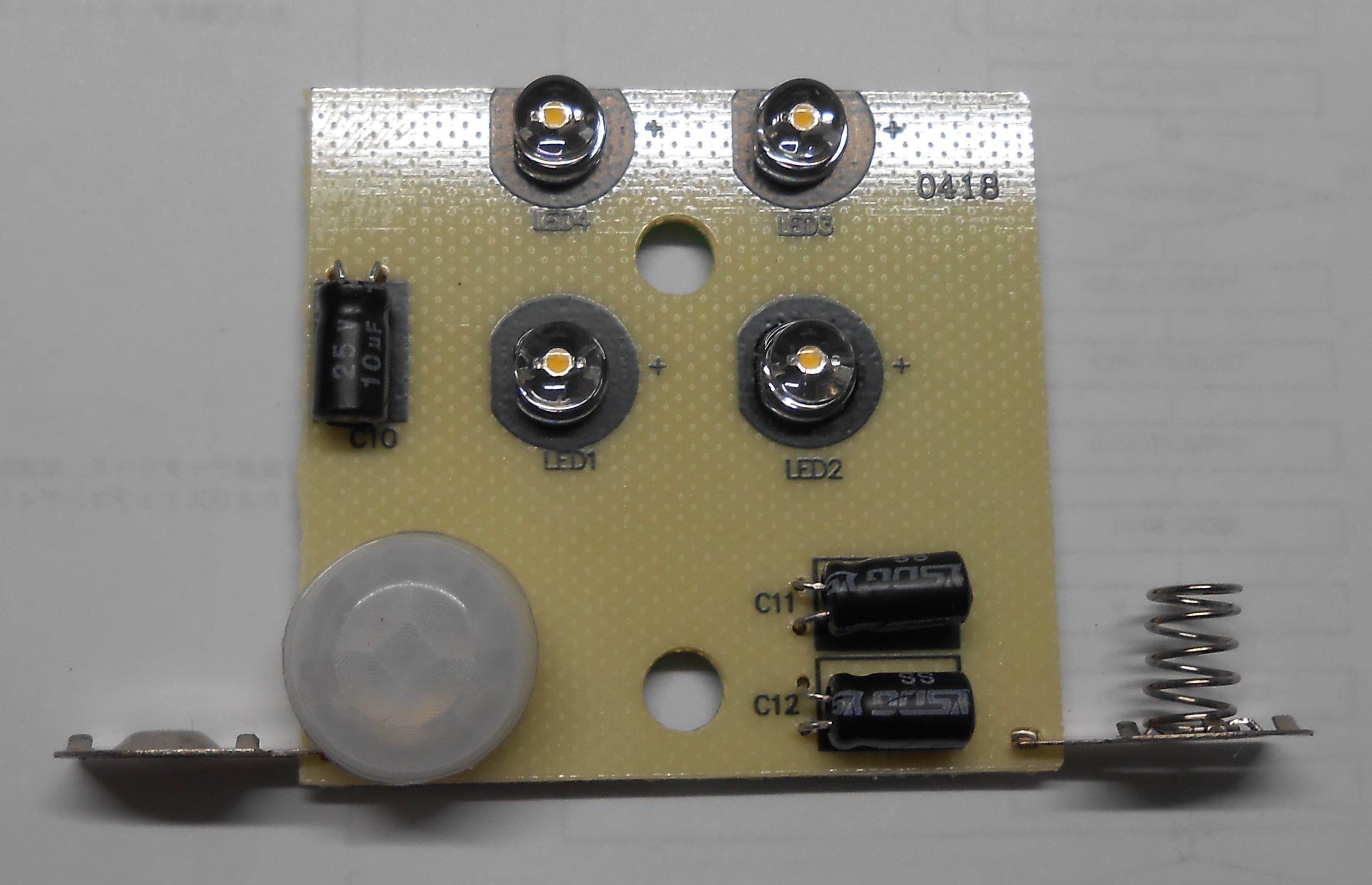

4	表面に焦電センサーとLED4個、電解コンデンサー3個が載っている。私の場合、ケースへの装着方法の都合でセンサー以外を部品面に移動させる。

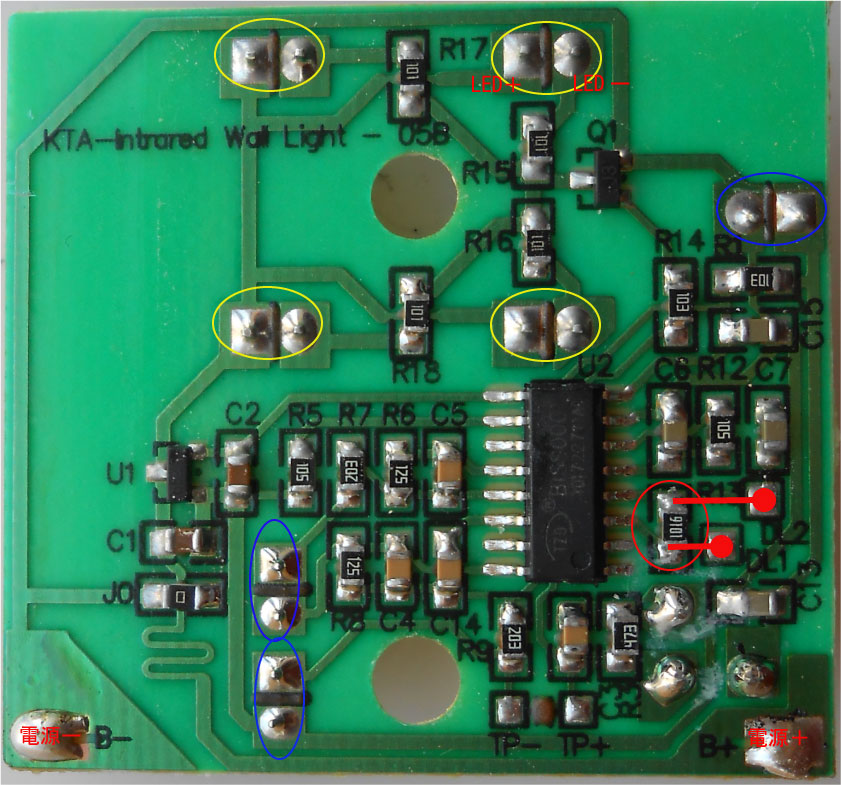

5	R13(9101)がON時間設定用。 パターンが横に伸び赤色の空きパターンに続いているのでここを利用する。 黄丸はLED4個、青丸は電解コンデンサー3個が表面に実装されている。
6	R13を取り外し47ｋΩに変更する。ON時間が20秒強から2分弱に変わる。 赤色の空きパターンここを利用するとリード型の抵抗器でも取り付けやすい。 私の場合LED4個は取り外し電解コンデンサーは表面から部品面に移動する。こうすると表面は焦電センサーだけになるのでセンサーの穴だけを開けると両面テープで固定できる。
6	AC100を開閉するので外したLED端子でフォトトライアックを駆動する。自分で作るより早くて安上がりな秋月電子のキットK-00203（通販コード）を利用する。このキットのR1：330Ωはチョット大きいので100Ωに変更するとイケア基板の100Ωと合成され200Ωになり電流は18mAほどになる。

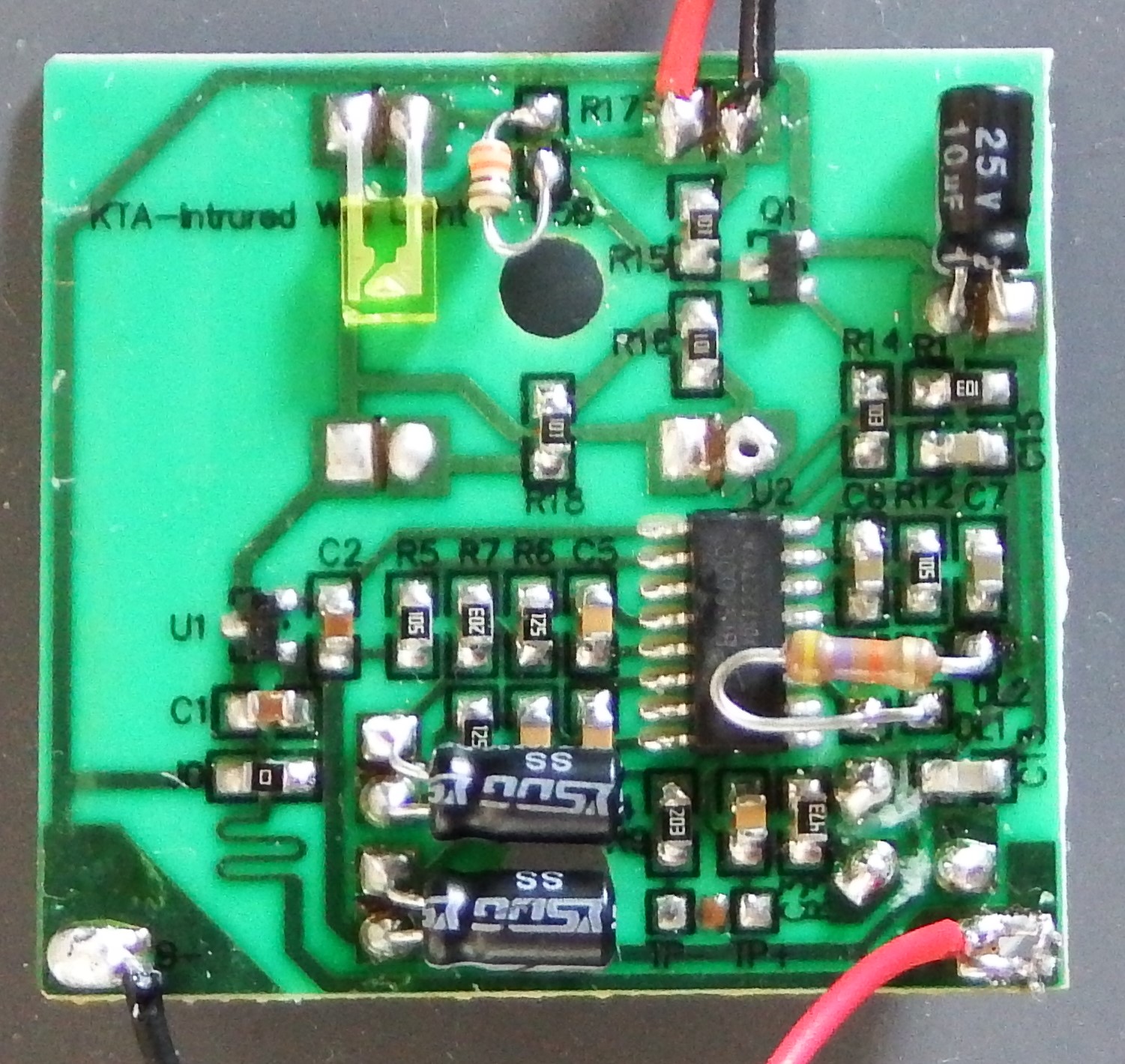

7	秋月キットと接続する。

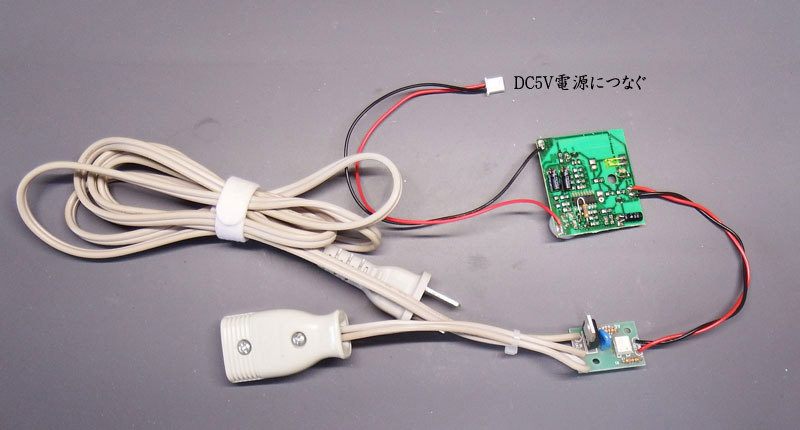

7	電気系は組み立て終了 後はケースを加工し入れて完成

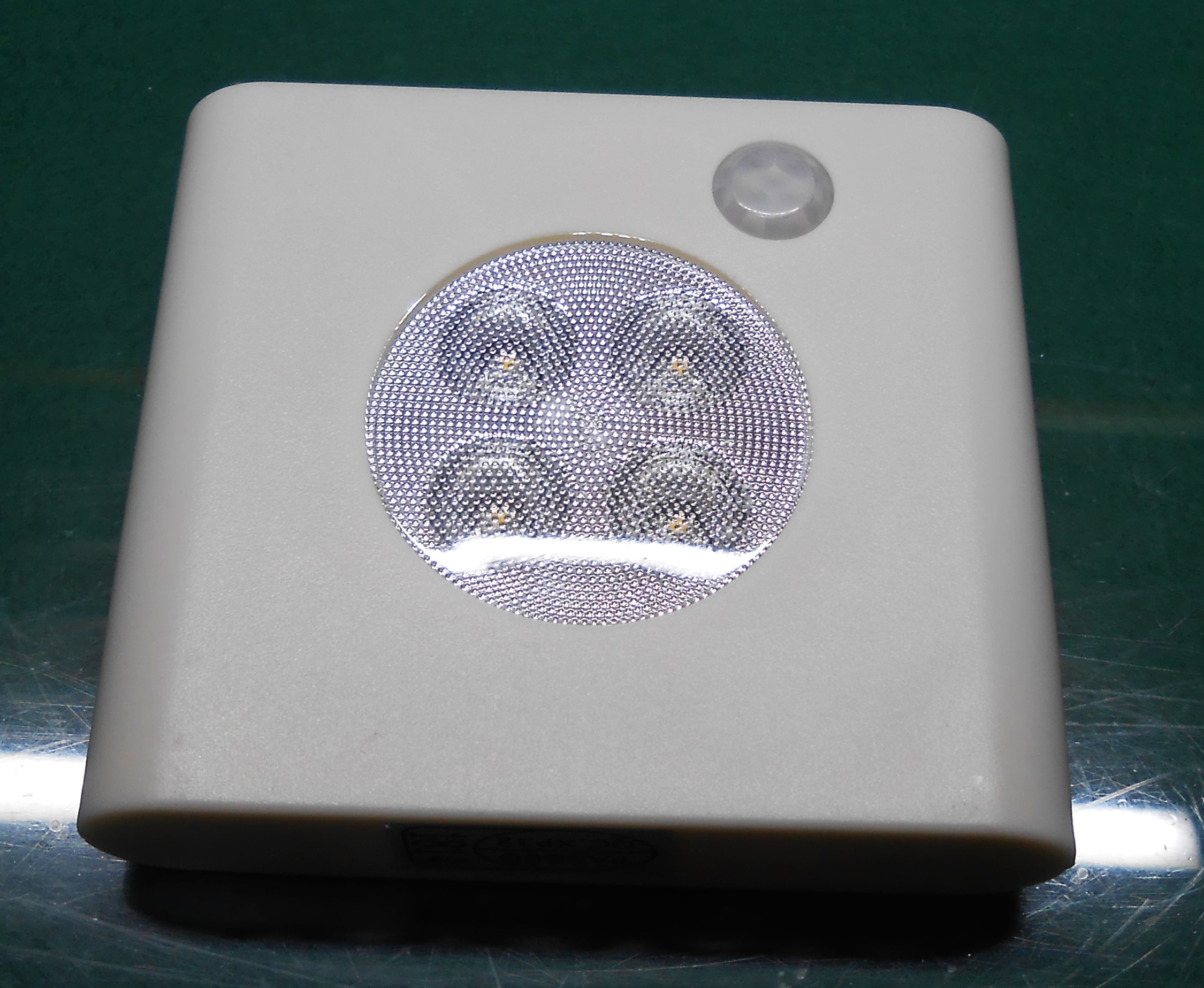

要らなくなったイケアの電池式人感センサーライトをAC100V動作にしました。 制御電源は５VですのでUSB型の（皆様のところでも多分余っているでしょう）電源を利用してAC100VのLED電球を駆動します。
点灯時間が20秒弱ですから用途によっては不足しますので2分弱に伸ばします。

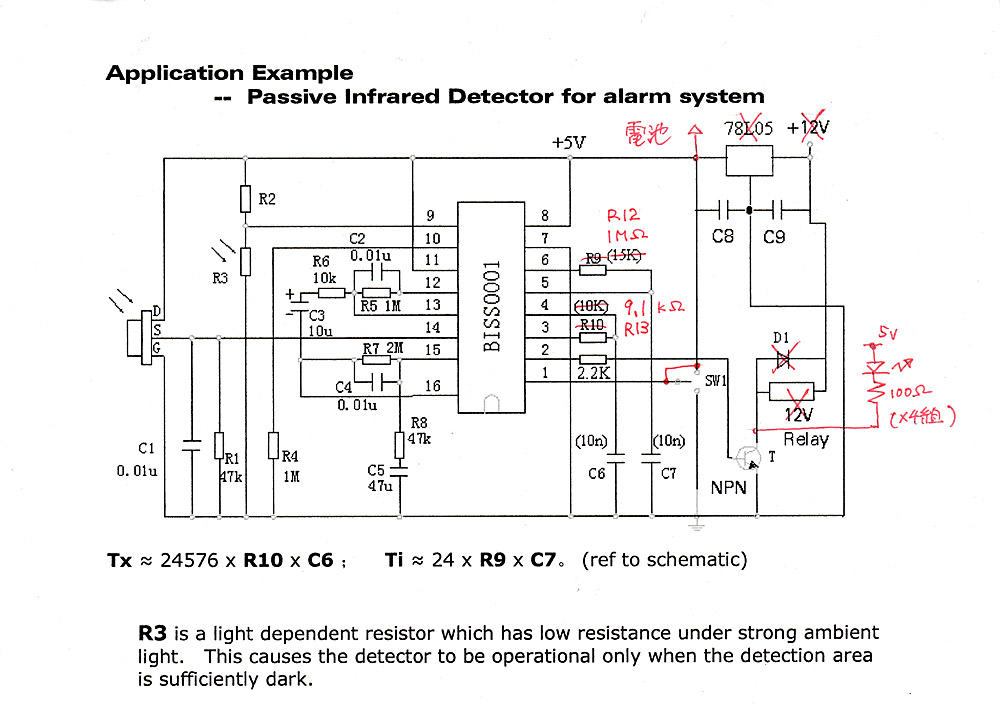

◎メーカー参考図

メーカーの参考回路図です。手書き赤字がイケア基板の部品番号です。R10（イケアR13）が時間設定です。TX≒24576 × R10 × C6 が時間ですので抵抗値に比例することがわかります。コンデンサーの容量はわかりませんが（実測しなくても逆算すればわかります）現在の9.1KΩを２倍にすれば時間も２倍になる勘定です。
R9(R12) はタイムアウト後の受動禁止時間です。実測では２秒程度でした。
電源は電池３本で4.5Vですので３端子レギュレーター：78L05は使っていません。
出力はNPNトランジスタ負荷に４個のLEDが実装されていましたが不要なので取り外し、１つは動作確認モニター、もう一つはフォトトライアックの駆動用に引き出しました。
R3はCDSセンサーにしてR2と組み合わせて雰囲気が明るいときだけ動作するための端子です。
フォトトライアック単体では実効負荷電流100ｍA程度ですので不足しますのでトライアックをカスケード接続することになります。秋月電子さんのキットに価格も含め丁度良いのがありましたのでそちらにしました。

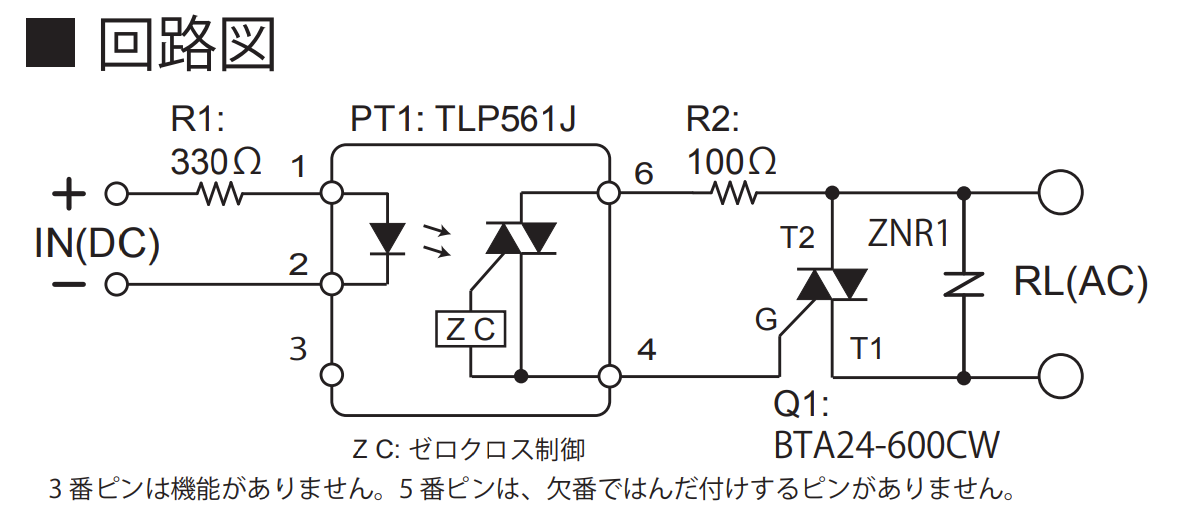

◎秋月電子さん組み立てず抜粋

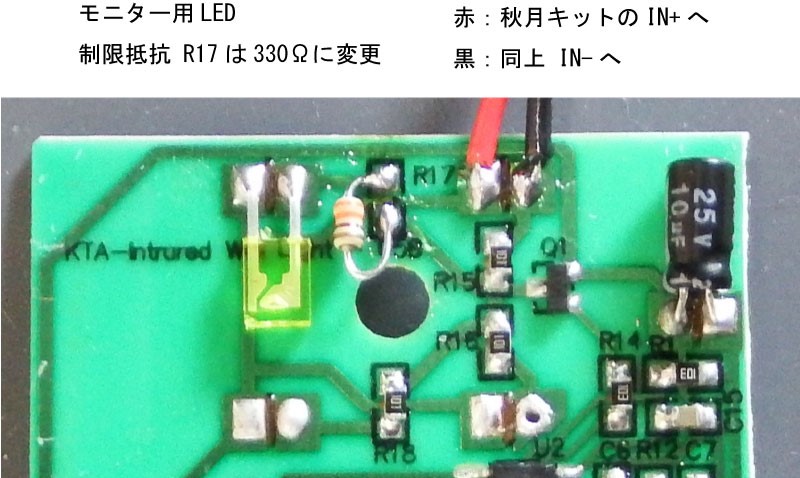

IN+をイケア基板の５V（説明手順６の写真上部赤リード線）、IN-をGND（同写真の黒）に接続します。
秋月基板のR1（330Ω）は100Ωに変更します。（330のママでも動作するとは思いますが若干ドライブ不足になると思います）イケア基板に100Ωが載っていますので合成で200Ω、実測18ｍA程度流れます。
フォトトライアック単体では秋月さんキットのTLP561でも、また手持ちにあったS21ME3でも実行出力電流はMAX100ｍA程度です。LED電球でも100W型と呼ばれるもので200mA弱流れますし、スイッチON時の突入電流は数倍位以上流れる（未確認）と思いますので単体では実用になりません。
どちらもゼロクロス型ですのでAC100Vのサインカーブが０V（付近）でしかONになりません。従ってノイズ発生が少なく、突入電流にも若干有利になると思います。
